Memonitoring Graphing pada Mikrotik

Pendahuluan
Graphing adalah tool pada mikrotik yang difungsikan untuk memantau perubahan parameter-parameter pada setiap waktu. Perubahan-perubahan itu berupa grafik dan dapat diakses menggunakan browser.

Graphing dapat menampilkan informasi berupa:
  1. Resource usage  (CPU, Memory dan disk usage)
  2. Traffick yang melewati interfaces.
  3. Traffick yang melewati simple queues.
    Graphing terdiri atas dua bagian, yaitu:
    1. Mengumpulkan informasi atau data.
    2. Menampilkannya dalam format web.
    Cara monitoring graphing pada mikrotik sebagai berikut:
    1. Masuk ke winbox.
    2. Masuk ke menu "Tool" > "Graphing"

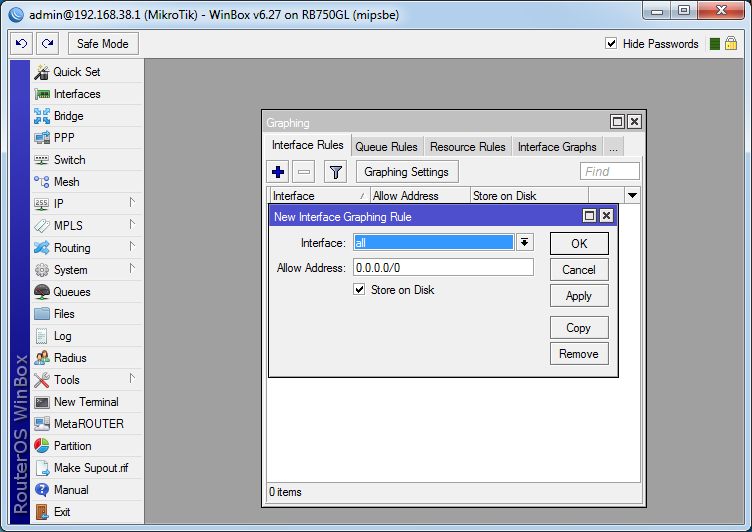

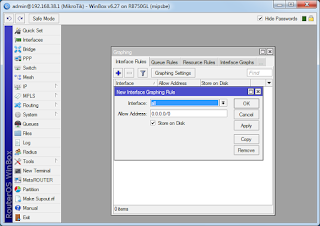

    3. Klik Interface Rules > tekan tombol "+", kemudian isikan interface-nya disini saya pilih "all" >Apply > Ok.

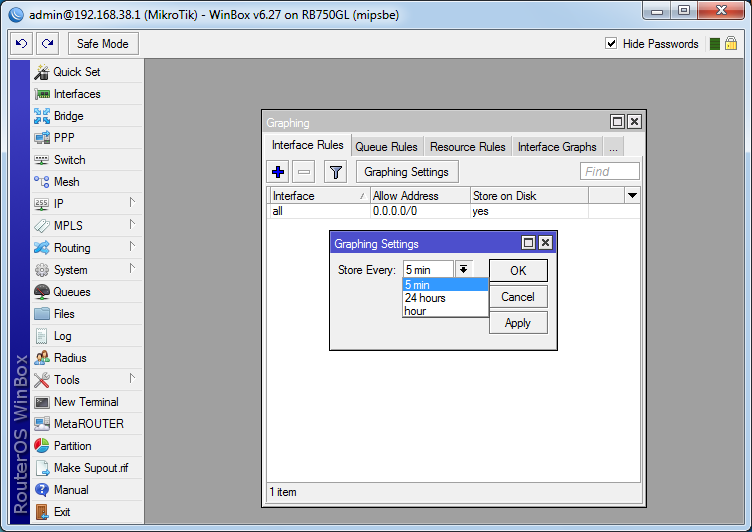

    4.Klik Graphing setting > Store Every "disini  saya pilih 5 min" > Apply > Ok.

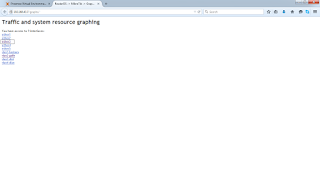

    5. Lalu masuk ke browser ketikkan ip gateway mikrotik kita.

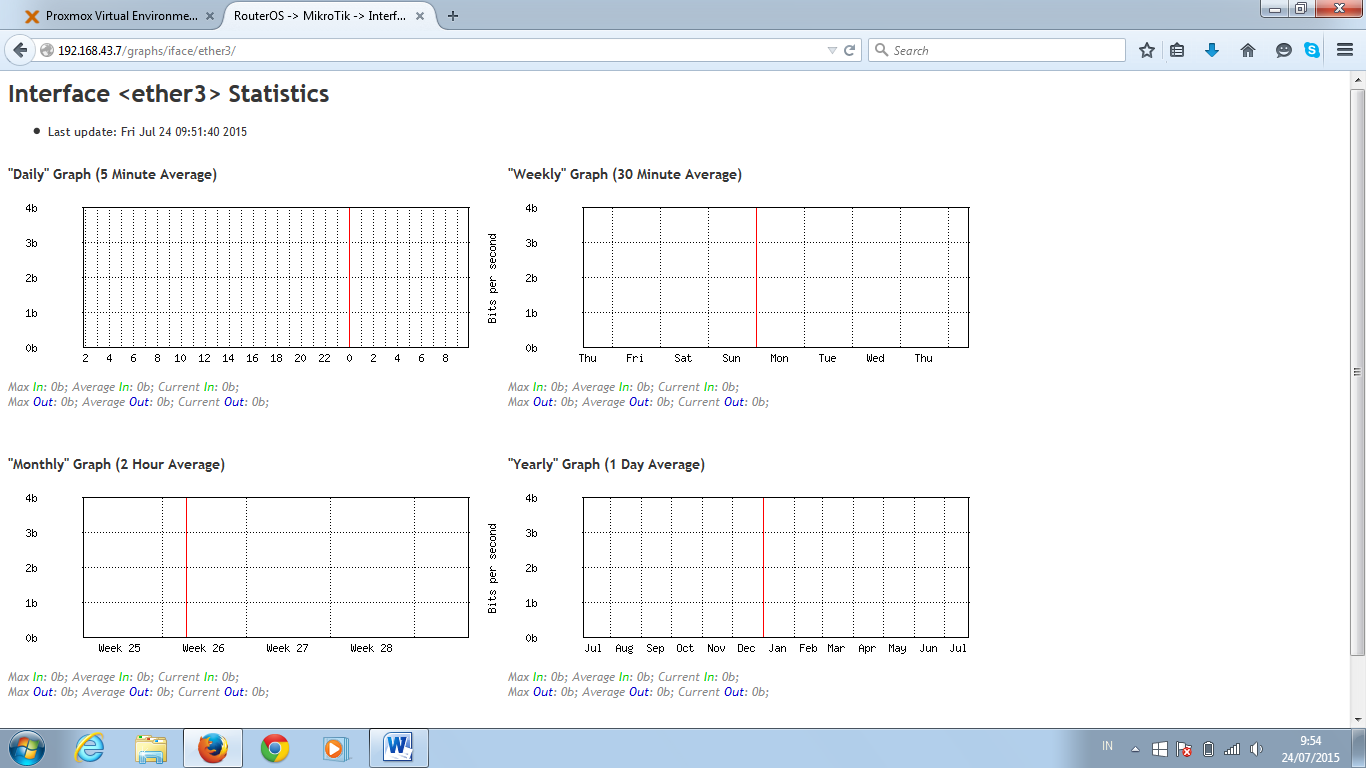

    Contoh: 192.168.43.7/graphs. Maka akan muncul seperti gambar berikut:
    Selesai.

    SEMOGA BERMANFAAT :)
