Selasa, 30 Juni 2015

Cara Setting Access Point TL-WA500G

Sebelumnya apa itu Access Point (AP)? klik disini ya.


Langkah-Langkah menyetting Access Point TL-WA500G sebagai berikut:

 1. KLik kanan pada bagian sudut bawah komputer yang ada tanda !,setelah klik "Open Network and Sharing Center.
2. Klik pada "Local Area Connection"
3. Setaelah masuk di Local Area Connection klik pada bagian "Properties"
4. Pada saat masuk Local Area Connection Properties pilih "Internet Protocol Version 4 (TCP/iPv4). Double klik.
5. Kemudian kita masukan IP Address-nya (ip default AP):
6. Jangan masukan IP deffault Access Point ke PC kita, melainkan kita masukan host-nya yang berbeda.Misalkan saya masukan IP Address-nya 192.168.1.253 dan subnet mask-nya 255.255.255.0
7. Setelah itu kita buka di aplikasi web browser masing-masing tuliskan IP deffaultnya Access Point tersebut.
8. Lalu muncul kotak Autentifikasi, disini kita harus login dulu agar bisa masuk ke Access Point kita.Untuk login-nya kita masukan nama pengguna: admin dan passwordnya: admin.
9. tampilan awal saat sudah login ke Access Point tersebut.
10. elanjutnya kita masuk pada bagian "Basic Settings" kita pilih "Network".Kegunaan-nya untuk menyesuaikan atau mengatur.Kita pilih Type-nya. Disini saya memilih Static IP, IP yang mulanya 192.168.1.254 saya ganti 192.168.1.2. Subnet mask juga saya rubah dari 255.255.255.0 menjadi 255.255.255.192. Gatewa-nya pun diubah menjadi 192.168.1.1. Jika sudah kita klik "Save".
11. Nah pada bagian ini sering sekali terjadi, teman-teman jangan takut jika selesai menyetting network dalam Access Point tadi. tekan " f5 atau enter pada url"
12. Kita masuk lagi ke bagian Network and Sharing Center.Kita ubah kembali IP yang telah kita setting pada saat pertama kali tadi.Sesuaikan dengan settingan Access Point tadi:

Access Point
IP Address: 192.168.1.2
Subnet Mask: 255.255.255.192
Gateway: 192.168.1.1

Kita ubah pula settingan yang ada di PC maupun Laptop kita
IP Address: 192.168.1.3
Subnet mask: 255.255.255.192
Gateway-nya pun diisi 192.168.1.1
13. . Masuk kembali ke web browser kita kita refresh kembali.Setelah refresh kita bisa masuk lagi ke Access Point kita untuk login sama password isikan kembali admin.
14. Setelah masuk kita pilih bagian menu Access Point yang "Wireless".  Pada bagian ini kita mengatur untuk nama Access Point tersebut.Contoh bagian "SSID" saya namakan SMK KRISTEN 5 KLATEN, "Region" (Negara) saya pilih Indonesia, untuk mengisikan channel saya isi 6. Lalu klik "Save".
15. Pada bagian menunya pilih "Security Setting" kita masukan password untuk keamanan Access Point kita,.Untuk mengisikan password ini minimum 8 karakter huruf. Untuk "Security Setting" kita bisa mengisinya juga bisa tidak mengisinya, karena gunanya hanya sebagai keamanan dan tidak wajib.
16.  Masuk ke DHCP Setting di "Enable"  Untuk Start IP dari 192.168.1.10 sampai 192.168.1.20.Jadi ada 20 user yang bisa digunakan. Bisa juga di "Disable" dan kita tidak perlu merubah IP-nya.
 17.  Kemudian Reboot.
18. Selesai

SEMOGA BERMANFAAT :)

Sumber dari:
http://galihcaesar27.blogspot.com/2015/06/cara-setting-access-point-tl-wa500g.html

Senin, 29 Juni 2015

Langkah-langkah Setting Router Mikrotik RB750 Series di Winbox


 Setting Router Mikrotik di Winbox

Sebelum kita menuju langkah-langkahnya, apa mikrot itu?
Nah! yang belum punya winbox bisa download disini.


  ether port 1 = port untuk kabel dari internet
  ether port 2 = untuk client
  ether port 3 = untuk client
  ether port 4 = untuk client
  ether port 5 = untuk hotspot / AP router
Langkah-langkah:
1. Buka winbox. maka akan muncul tampilan seperti dibawah ini:
2. Connect to dengan MAC ADDRESS (klik IP MAC ADDRESS)
3. Kemudian tekan Connect, maka tampilannya akan seperti dibawah ini:
4.Jika Mikrotik anda sudah pernah di konfigurasi. Reset terlebih dahulu. Dengan Masuk ke System ==> Reset Configuration. Seperti gambar dibawah ini:


 5.Lalu kita memberi nama Mikrotik kita, dengan cara sistem ==> identity. Seperti gambar dibawah ini:
5. alu kita setting di interfaces, fungsinya jika saat jaringan kita trouble. Kita mudah untuk mengetahui ether berapa yg trouble. Interfaces untuk setting nama pada ether di mikrotik dengan cara  CTRL+C atau klik pada menu yg berwarna kuning.
6. Setting Address di IP -> Address. ether2 - 5
disini kita menentukan jumlah client ether kita. dengan cara Subnetting.

7. Setting DNS. IP ==> DNS. Saya menggunakan dns google 8.8.8.8, 8.8.4.4 dan untuk dns

BLC TELKOM - KPLI KLATEN 202.134.1.10 , 202.134.0.155

8. Setting DHCP client (jika settingan dari kabel internetnya sudah DHCP).
Dan jika kabel yang dari internet itu static maka setting address. tambahkan ether1(sesuai dengan ip dari kabel internet). lalu setting di IP -> Routers lalu klik tombol (+) lalu gatewaynya saja di ganti ether1.
DHCP client untuk men-dhcp Server
DHCP server untuk men-dhcp Client.
9. Setting DHCP Server. ether2 - ether5.






10. Setting firewall pada IP -> Firewall. Masquerade berguna untuk menyetarakan, agar bisa terkoneksi ke jaringan internet. Dengan bantuan masquerade sebuah ip publik dapat mendistribusikan koneksi internet ke banyak ip private.

14. Ping google.com di terminal. Ini hasilnya seperti gambar dibawah ini:
15. Selesai.

SEMOGA BERMANFAAT :)

Sabtu, 27 Juni 2015

Tentang Linux Mint



Pertama kali dirilis pada tahun 2006 Linux Mint beredar dengan versi 1.0 “Ada” Versi ini masih dalam tahap beta. Pertama kali rilis Distro ini kurang mendapatkan perhatian, mungkin karena versi ini masih tahap beta dan tidak pernah dirilis dalam versi yang lebih stabil sehingga distro ini kurang dikenal. Dengan kemunculan Linux Mint 2.0 “Barbara” selang beberapa bulan kemudian, Linux Mint mulai mendapat perhatian dari kalangan komunitas Linux. Dengan adanya komunitas tersendiri bagi pengguna Linux Mint Distro ini merilis beberapa versi yang boleh dikatakan sukses pada rentang 2006 – 2008. Sejak muncul “Barbara”, 5 versi Linux Mint telah dirilis antara lain versi 2.1 “Bea”, 2.2 “Bianca”, 3.0 “Cassandra”, 3.1 “Celena dan 4.0 “Daryna”.
Versi 2.0 “Barbara” merupakan turunan Ubuntu 6.10, dengan menggunakan paket repositoris dari Ubuntu Linux Mint membangun Codebasenya sendiri. Mulai versi 2.0 tersebut Linux Mint menggunakan Codebasenya sendiri, setiap versi yang dirilis selalu menggunakan versi sebelumnya dari Linux Mint itu sendiri. Tetapi untuk repositorinya bisa menggunakan versi terbaru dari Ubuntu. Sebenarnya system distro ini tidak benar-benar bercabang, pembuatan dasar dari dua system ini (Linux Mint dan Ubuntu) hampir identik dan sudah pasti aplikasi yang digunakan salah satu system cocok dengan system yang satu.
Pada tahun 2008 ketika akan merilis versi 5.0 “Elyssa” Linux Mint mengadopsi siklus rilis Ubuntu. Dan Pada tahun yang sama pula, untuk meningkatkan kesesuaian antara 2 system, Linux Mint tidak lagi menggunakan Codebasenya lagi. Sejak versi 6.0 “Felicia” Linux Mint tidak lagi dibangun menggunakan Codebase terdahulunya (versi 5.0 “Elyssa) tetapi dibangun mengikuti Codebase dari versi terbaru Ubuntu. Jadi setiap kali Ubuntu merilis versi terbarunya, Codebasenya digunakan untuk membangun Linux Mint untuk versi berikutnya juga. kira-kira sekitar 1 bulan setelah Ubuntu rilis pasti Linux Mint akan merilis versi terbarunya.
2010 Linux Mint mengeluarkan versi Debian, tidak seperti versi yang lain yang menggunakan Ubuntu sebagai dasar. Versi ini menggunakan Debian sebagai dasar Code basenya. Jadi untuk rilis dan paketnya pun tidak terikat dengan Ubuntu sama sekali. Ini tidak berarti Linux Mint versi Ubuntu tidak lagi dirilis, masih tetap dirilis tetapi bertambah satu lagi versinya, yaitu yang berdasar pada Debian. Sampai sekarang Linux Mint sudah mencapai versi 15 “Olivia” yang baru saja rilis bulan Mei 2013.
(Sumber : Buku Panduan Linux Mint)
Kelebihan dan Kekurangan Sistem Operasi Linux Mint
Beberapa kelebihan dari distro ini antara lain :
Penggunaannya memudahkan user karena mint merupakan turunan dari ubuntu jadi toolsnya pun hampir sama dengan ubuntu.Proses instalasi terbilang mudah.Biasanya space yang dibutuhkan untuk memasang Linux Mint tidak terlalu besar.Tampilannya menarik dan elegant.Merupakan Linux yang banyak dipergunakan kebanyakan orang.
Selain kelebihan ada juga kekurangan dari Linux Mint, antara lain :
Sedikit rumit dalam proses instalasi program atau aplikasi tertentu.Pemilihan software/aplikasi yang kurang memadai untuk Mint sehingga kebanyakan software yang di pasang di linux satu ini sering mengalami hang atau not responding.Terkadang linux yang satu ini selalu rilis update an terbaru jadi sedikit membingungkan.

SEMOGA BERMANFAAT :D

Sumber dari:

Jumat, 26 Juni 2015

Pengertian VIRTUAL,VIRTUALISASI, VPN, VPS, dan VDS.

Virtual

Definisi 'virtual'
1. Memiliki kekuatan akting atau kemanjuran terlihat tanpa badan dari bahan atau bagian yang masuk akal; potensial; energi.
2. Menjadi benar-benar seperti di hampir segala hal.
3. Ada pada dasarnya atau efek meskipun tidak dalam kenyataannya.
4. (secara) nyata: demokrasi.

Virtual komputer
Didirikan oleh Alex Vasilevsky , Virtual Computer adalah usaha -backed software perusahaan di Boston daerah yang menghasilkan virtualisasi desktop produk, yang menggabungkan manajemen terpusat dengan eksekusi lokal pada hypervisor berjalan pada PC. Virtual Komputer telah mengembangkan jenis-1 hypervisor yang berjalan secara langsung pada pengguna akhir PC, memberikan kinerja PC asli dan mobilitas. Dengan menjalankan beban kerja pada PC, Virtual Computer memungkinkan perusahaan untuk memiliki manajemen terpusat tanpa server, storage, dan networking yang diperlukan untuk-host server VDI . Teknologi ini mendukung manajemen gambar bersama, memungkinkan profesional TI untuk mengelola ribuan desktop dan laptop dengan cara yang sama bahwa mereka akan mengatur satu.

Virtual Mesin
Dalam komputasi, sebuah mesin virtual (VM) adalah emulasi dari sistem komputer tertentu. Mesin virtual beroperasi berdasarkan pada arsitektur komputer dan fungsi komputer nyata atau hipotetis, dan implementasi mereka mungkin melibatkan khusus hardware , software , atau kombinasi keduanya.

Klasifikasi mesin virtual dapat didasarkan pada sejauh mana mereka melaksanakan fungsi mesin nyata yang ditargetkan. Dengan begitu, sistem mesin virtual (juga dikenal sebagai virtualisasi penuh VMS) menyediakan pengganti lengkap untuk mesin nyata yang ditargetkan dan tingkat fungsi yang diperlukan untuk pelaksanaan lengkap sistem operasi . Di sisi lain, proses maya mesin dirancang untuk menjalankan satu program komputer dengan menyediakan lingkungan eksekusi program disarikan dan platform-independen.

Teknik virtualisasi yang berbeda digunakan, didasarkan pada penggunaan yang diinginkan. Eksekusi asli didasarkan pada virtualisasi langsung dari perangkat keras baku yang mendasarinya, sehingga memberikan beberapa "contoh" yang sama arsitektur mesin nyata didasarkan pada, mampu menjalankan sistem operasi yang lengkap. Beberapa mesin virtual juga dapat meniru arsitektur yang berbeda dan memungkinkan pelaksanaan aplikasi perangkat lunak dan sistem operasi yang ditulis selama CPU atau arsitektur. virtualisasi operasi-sistem-tingkat memungkinkan sumber daya komputer yang akan dipartisi melalui kernel dukungan 's untuk terisolasi beberapa ruang pengguna contoh , yang biasanya disebut kontainer dan mungkin terlihat dan terasa seperti mesin nyata untuk pengguna akhir .

Beberapa arsitektur komputer mampu virtualisasi hardware-dibantu , yang memungkinkan virtualisasi penuh efisien dengan menggunakan kemampuan perangkat keras virtualisasi khusus, terutama dari CPU tuan rumah.

Virtualisasi

Dalam ilmu komputer, virtualisasi (bahasa Inggris: virtualization) adalah istilah umum yang mengacu kepada abstraksi dari sumber daya komputer. Definisi lainnya adalah "sebuah teknik untuk menyembunyikan karakteristik fisik dari sumber daya komputer dari bagaimana cara sistem lain, aplikasi atau pengguna berinteraksi dengan sumber daya tersebut. Hal ini termasuk membuat sebuah sumber daya tunggal (seperti server, sebuah sistem operasi, sebuah aplikasi, atau peralatan penyimpanan terlihat berfungsi sebagai beberapa sumber daya logikal; atau dapat juga termasuk definisi untuk membuat beberapa sumber daya fisik (seperti beberapa peralatan penyimpanan atau server) terlihat sebagai satu sumber daya logikal.
Istilah virtualisasi sudah digunakan secara luas sejak 1960-an, dan telah diaplikasikan kepada beberapa aspek komputer—dari keseluruhan sistem komputer sampai sebuah kemampuan atau komponen individu. Secara umum semua teknologi virtualisasi mengacu kepada "menyembunyikan detail teknis" melalui enkapsulasi.

Virtual Private network (VPN)



Sebuah virtual private network (VPN) memperpanjang jaringan pribadi di seluruh publik jaringan, seperti Internet . Hal ini memungkinkan perangkat komputer atau jaringan-enabled untuk mengirim dan menerima data melalui jaringan publik bersama atau seolah-olah itu langsung terhubung ke jaringan pribadi, sementara manfaat dari kebijakan fungsi, keamanan dan manajemen jaringan pribadi. Sebuah VPN dibuat dengan membentuk virtual point-to-point koneksi melalui penggunaan koneksi didedikasikan, virtual protokol tunneling , atau enkripsi lalu lintas. Implementasi utama VPN mencakup OpenVPN dan IPsec .


Koneksi VPN di Internet mirip dengan wide area network (WAN) hubungan antara situs. Dari perspektif pengguna, sumber daya diperpanjang jaringan diakses dengan cara yang sama seperti sumber daya yang tersedia dalam jaringan pribadi. Salah satu keterbatasan utama dari VPN tradisional adalah bahwa mereka point-to-point, dan tidak cenderung untuk mendukung atau menghubungkan disiarkan domain . Oleh karena itu komunikasi, perangkat lunak, dan jaringan, yang didasarkan pada layer dan broadcast paket , seperti NetBIOS digunakan dalam jaringan Windows , mungkin tidak sepenuhnya didukung atau bekerja persis seperti yang mereka lakukan pada LAN nyata. Varian pada VPN, seperti Virtual Private LAN Layanan (VPLS), dan layer 2 tunneling protokol, yang dirancang untuk mengatasi keterbatasan ini.

VPN memungkinkan karyawan untuk aman mengakses intranet perusahaan mereka saat bepergian di luar kantor. Demikian pula, VPN aman menghubungkan kantor geografis terpisah dari sebuah organisasi, menciptakan satu jaringan kohesif. Teknologi VPN juga digunakan oleh pengguna internet individu untuk mengamankan transaksi nirkabel mereka, untuk menghindari pembatasan geo dan sensor, dan terhubung ke proxy server untuk tujuan melindungi identitas pribadi dan lokasi

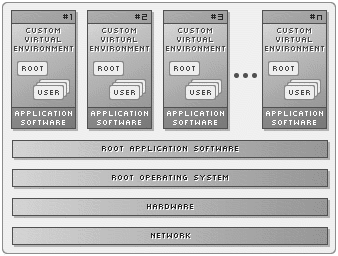

Virtual Private Server (VPS)
Sebuah virtual private server (VPS) adalah mesin virtual dijual sebagai layanan dengan layanan hosting internet .


Sebuah VPS menjalankan salinan sendiri dari sistem operasi, dan pelanggan memiliki superuser akses -tingkat untuk sistem operasi misalnya, sehingga mereka dapat menginstal perangkat lunak yang berjalan pada OS yang hampir. Untuk berbagai tujuan mereka secara fungsional setara dengan dedicated server fisik , dan menjadi software-didefinisikan, dapat menjadi jauh lebih mudah dibuat dan dikonfigurasi. Mereka adalah harga jauh lebih rendah dari server fisik yang setara, tetapi karena mereka berbagi perangkat keras fisik yang mendasari dengan lainnya VPS, kinerja mungkin lebih rendah, dan mungkin tergantung pada beban kerja contoh lain pada node hardware yang sama.

Virtual(VDS)

Server maya terdedikasi, (bahasa Inggris: Virtual Dedicated Server; VDS) adalah teknologi server side tentang sistem operasi dan perangkat lunak yang memungkinkan sebuah mesin dengan kapasitas besar dibagi ke beberapa virtual mesin. Tiap virtual mesin ini melayani sistem operasi dan perangkat lunak secara mandiri dan dengan konfigurasi yang cepat.

SEMOGA BERMANFAAT :)

Sumber dari:

Kamis, 25 Juni 2015

Apa itu Access Point (AP)?

Access Point
Access Point dalam jaringan computer adalah sebuah jalur akses nirkabel (Wireless Access Point atau AP) adalah perangkat komunikasi nirkabel yang memungkinkan antar perangkat untuk terhubung ke jaringan nirkabel dengan menggunakan Wi-Fi, Bluetooth atau standar terkait.
Fungsi Access Point
1. Mengatur supaya AP dapat berfungsi sebagai DHCP server
2. Mencoba fitur Wired Equivalent Privacy (WEP) dan Wi-Fi Protected Access (WPA)
3. Mengatur akses berdasarkan MAC Address device pengakses
4. Sebagai Hub/Switch yang bertindak untuk menghubungkan jaringan lokal dengan jaringan wireless/nirkabel.

 SEMOGA BERMANFAAT :)

Rabu, 24 Juni 2015

Apa itu MikroTik?


Pengertian Mikrotik adalah sebuah sistem operasi termasuk di dalamnya perangkat lunak yang dipasang pada suatu komputer sehingga komputer tersebut dapat berperan sebagai jantung network, pengendali atau pengatur lalu-lintas data antar jaringan, komputer jenis ini dikenal dengan nama router. Jadi intinya mikrotik adalah salah satu sistem operasi khusus untuk router. Mikrotik dikenal sebagai salah satu Router OS yang handal dan memiliki banyak sekali fitur untuk mendukung kelancaran network.

 MikroTik RouterOS™ adalah sistem operasi dan perangkat lunak yang dapat digunakan untuk menjadikan komputer manjadi router network yang handal, mencakup berbagai fitur yang dibuat untuk ip network dan jaringan wireless, cocok digunakan oleh ISP dan provider hotspot.
Fungsi Mikrotik
  1. Pengaturan koneksi internet dapat dilakukan secara terpusat dan memudahkan untuk pengelolaannya.
  2. Konfigurasi LAN dapat dilakukan dengan hanya mengandalkan PC Mikrotik Router OS dengan hardware requirements yang sangat rendah.
  3. Blocking situs-situs terlarang dengan menggunakan proxy di mikrotik.
  4. Pembuatan PPPoE Server.
  5. Billing Hotspot.
  6. Memisahkan bandwith traffic internasional dan local, dan lainnya.


 Kelebihan Router Mikrotik adalah mudah dalam pengoperasian. Disebut mudah bila kita bandingkan dengan ROuter OS lain seperti Cisco dan lainnya. Kemudahan pengoperasian Router berbasis Mikrotik OS salah satunya adalah berkat tersedianya fitur GUI. Jadi kita bisa setup router tidak hanya melalui tampilan text yang biasa digunakan OS router lain, tapi juga bisa dilakukan melalui sebuah aplikasi remote berbasis GUI bernama Winbox. Kelebihan lain dari Mikrotik RouterOS adalah banyaknya fitur yang didukung. Fitur-fitur network yang terdapat pada Mikrotik OS tersebut adalah:

 Routing – Static Routing
Hotspot
Simple Tunnels
Web Proxy
DHCP
VRRP
NTP
SNMP
MNDP
Firewall & NAT
Data Rate Management
Point-to-Point Tunneling Protocols
IPsec
Caching DNS Client
Universal Client
UPnP
Monitoring/Accounting
M3P
Tools
dan masih banyak lainnya, termasuk support scripting programming
Sederhananya Mikrotik adalah sebuah sistem operasi router yang bisa menjalankan dan mengatur aktivitas network secara menyeluruh. Mulai dari management bandwidth, routing, billing hotspot, data user, load balancing, hingga routing BGP.

 SEMOGA BERMANFAAT :D

Selasa, 23 Juni 2015

Cara mengkrimping kabel UTP RJ-45 Cross dan Straight



Cara mengkrimping kabel UTP RJ-45 Cross dan Straight

 Tujuan dari mengrimping kabel adalah untuk saling menyalurkan Jaringan Internet ke Jaringan lain, atau antar Komputer dan Komputer atau Komputer ke Switch dan mengkrimping kabel UTP itu sangan di butuhkan ketelitian dan kesabaran dalam mengkrimping kabel UTP,karena di dalam kabel UTP itu di dalamnya ada 8 kabel kecil dan berwarna,kalau kita tidak teliti mengkrimping kabel UTP atau tidak sesuai urutan krimpinganya maka jaringan internet tidak bisa saling menyalurkan,maka dari itu kita harus hafal,mengerti,teliti dengan urutan kabel UTP yang mau kita krimping.

 Untuk itu kalau ingin mengkrimping kabel UTP, maka kita harus menyiapkan peralatan seperti:

 - Tank Crimping
- Kabel UTP{kabel berpilin ganda tak berpelindung}
- Konektor RJ-45
- Cable Tester

 => Tank Crimping
Tank krimping merupakan alat untuk memotong kabel UTP dan untuk menjepit ujung konektor,dan ini sangat penting sekali bagi kita yang ingin belajar cara mengkrimping kabel,alat ini bentuknya hampir sama dengan Tank biasa yang sering kita lihat atau temui.Dan di bawah ini adalah gambar tank crimping:
=> Kabel UTP

 Kabel UTP perlu kita gunakan untuk saling menyalurkan jaringan internet,dan di dalam kabel UTP ini di dalamnya ada 8 helai kabel kecil yang berwarna-warni,dan ini warna kabel kecil yang ada di dalam kabel UTP:

 1. Putih Orange
2. Orange
3. Putih Hijau
4. Hijau
5. Putih Biru
6. Biru
7. Putih Coklat
8. Coklat

 dan ini urutan kabel untuk di masukkan kedalam Konektor.

 Kabel UTP ada dua model :

 Yaitu Model Straight dan Model Cross

 Berikut Model Staight :

 1. Putih Orange ——– Putih Orange
2. Orange ————— Orange
3. Putih Hijau ———- Putih Hijau
4. Hijau —————– Hijau
5. Putih Biru ———– Putih Biru
6. Biru —————– Biru
7. Putih Coklat ——– Putih Coklat
8. Coklat ————— Coklat

 Berikut Model Cross :

 1. Putih Orange ——– Putih Hijau
2. Orange ————— Biru
3. Putih Hijau ———- Putih Orange
4. Hijau —————– Hijau
5. Putih Biru ———– Putih Biru
6. Biru —————– Orange
7. Putih Coklat ——– Putih Coklat
8. Coklat ————— Coklat

Konektor

 Konektor adalah peripheral yang kita pasang pada ujung kabel UTP tujuanya agar kabel dapat kita pasang pada port LAN.

 Kita harus mempunyai konektor RJ-45 untuk dipasangkan pada ujung kabel UTP. dan alat ini sangat berguna sekali.

 Cable Tester
Cable Tester adalah alat untuk menguji hasil krimpingan kita,tapi kalau krimpingan kita salah maka lampu di Cable Tester ini tidak akan menyala dan kalau hasil krimpingan kita sudah benar maka lampu di Cable Tester akan menyala dengan otomatis,jadi alat ini sangan berguna bagi kita untuk mengetahui hasil krimpingan kita,di bawah ini contoh gambar Cable Tester:

 Langkah- langkah Praktek membuat kabel Straight dan Cross

     Kupas bagian ujung kabel UTP, kira-kira 2 cm

     Buka pilinan kabel, luruskan dan urutankan kabel sesuai standar TIA/EIA 368B

     Setelah urutannya sesuai standar, potong dan ratakan ujung kabel,

     Masukan kabel  yang sudah lurus dan sejajar tersebut ke dalam konektor RJ-45, dan pastikan semua kabel posisinya sudah benar.

     Lakukan crimping menggunakan crimping tools, tekan crimping tool dan pastikan semua pin (kuningan) pada  konektor RJ-45 sudah “menggigit” tiap-tiap kabel.

     Setelah selesai pada ujung yang satu, lakukan lagi pada ujung yang lain

     Langkah terakhir adalah menge-cek kabel yang sudah kita buat tadi dengan menggunakan LAN tester, caranya masukan masing-masing ujung kabel (konektor RJ-45) ke masing2 port yang tersedia pada LAN tester, nyalakan dan pastikan semua lampu LED menyala sesuai dengan urutan kabel yang kita buat.
